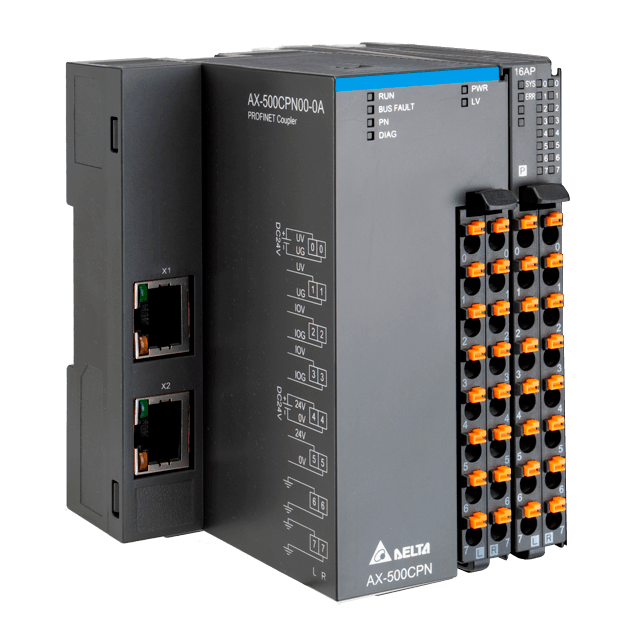

CLP Delta AX-5
Controlador de Frequência Delta
Série AX-5
Alta Performance e Inteligência Multicore
Domine a automação avançada com o CLP Delta AX-5. Desenvolvido para equilibrar o controle de movimento de alta precisão com uma performance de comunicação inigualável, a linha AX-5 utiliza um processador de 4 núcleos de última geração. Isso garante que a gestão da linha de produção e a sincronização de eixos ocorram simultaneamente, sem gargalos.
Com suporte nativo a protocolos de ponta como EtherCAT, PROFINET e EtherNet/IP, o CLP Delta AX-5 é a solução definitiva para integrar informações do chão de fábrica diretamente aos sistemas de gestão, elevando o patamar de conectividade da sua empresa.
O CLP Delta AX-5 é a escolha ideal para aplicações que exigem alta velocidade e sincronismo, incluindo setores como:
Robótica Industrial e Sistemas de Eixos
Indústria de Embalagens e Impressão
Processamento de Madeira e Corte CNC
Montagem de Componentes Eletrônicos
Máquinas de Envase de Alta Velocidade
Sistemas de Logística Automatizada
Controle Absoluto e Sincronização Real
Obtenha precisão total em microssegundos. O CLP Delta AX-5 opera com um barramento EtherCAT de 100 Mbps, permitindo um tempo de sincronização mínimo de apenas 1 ms para até 32 eixos. Através do software DIADesigner-AX, você tem um ambiente de desenvolvimento completo (SoftPLC e SoftMotion) em conformidade com o padrão mundial IEC 61131-3.
Conectividade Pronta para a Indústria 4.0
Com suporte integrado a OPC UA, MQTT e FTP, o CLP Delta AX-5 elimina barreiras entre a máquina e a nuvem. Além das conexões industriais cabeadas, a série inova ao oferecer uma interface USB para adaptadores Wi-Fi e Bluetooth, facilitando o monitoramento remoto e a manutenção preditiva em ambientes de difícil acesso.
Flexibilidade para Expansão
Projetado para crescer junto com o seu projeto, CLP Delta AX-5 suporta a nova geração de módulos ultra-finos de I/O digital, analógico e de temperatura. Graças à tecnologia Hot Connect, o sistema permite a expansão e substituição de módulos com estabilidade máxima e fiação simplificada, garantindo que sua operação nunca pare.
Características e Benefícios
Aplicações Industriais
Especificações
A série de CLP Delta AX-5 representa uma evolução significativa em controladores de movimento (Motion Controllers), utilizando um processador de 4 núcleos para equilibrar com maestria o controle de movimento de alta precisão e a comunicação de dados. É a solução ideal para a integração da Indústria 4.0, facilitando o fluxo de informações da linha de produção para os sistemas de gestão.
Informações Técnicas
Características e Benefícios
· Alta Capacidade de Sobrecarga: Projetado para operações intensas, o CLP Delta AX-5 suporta sobrecargas de até 150% por 60 segundos e 180% por 3 segundos, garantindo performance contínua em picos de demanda.
· Controle Vetorial Avançado: Oferece controle preciso e sem sensores (sensorless) para motores de indução (IM), de ímãs permanentes (PM) e de relutância síncrona (SynRM).
· Robustez e Confiabilidade Superior: Equipado com ventiladores de proteção IP55, dissipador de calor de alta eficiência e revestimento conformal (Classe 3C3) nas placas de circuito impresso (PCB) para proteção contra ambientes agressivos.
· CLP Integrado e Automação Simplificada: Inclui um CLP incorporado com capacidade para 10.000 passos e permite integração com I/O remoto, funcionando como estação mestre em redes CANopen e Modbus para otimizar a automação dos seus processos.
· Funcionalidades de Precisão: Dispõe de recursos avançados como controle de posicionamento, controle de torque mestre/escravo e controle de tração por energia eletromagnética.
· Conectividade Flexível (Opcional): Expanda a comunicação com uma vasta gama de protocolos industriais através de cartões opcionais, incluindo EtherCAT, EtherNet/IP, DeviceNet, PROFINET, PROFIBUS DP, Modbus TCP e CANopen.
Aplicações Industriais
Devido à sua alta precisão e capacidade de processamento de dados, o CLP Delta AX-5 é amplamente utilizado em:
Robótica Industrial: Controle de braços robóticos e sistemas multieixos.
Embalagem e Impressão: Sincronização de alta velocidade para evitar desperdício de material.
Montagem Eletrônica: Precisão milimétrica em componentes pequenos.
Indústria Madereira: Cortes complexos que exigem resposta rápida do sistema.
Especificações Técnicas
| Protocolos Integrados | EtherCAT, PROFINET, EtherNet/IP, Modbus, OPC UA, MQTT, FTP |
| Barramento de I/O | EtherCAT de alta velocidade (100 Mbps) |
| Software de Programação | DIADesigner-AX (baseado em IEC 61131-3) |
| Ambiente de Desenvolvimento | SoftPLC e SoftMotion integrados |
| Módulos Suportados | Fontes ultra-finas, I/O digital/analógico e módulos de temperatura |
Acoplador AX-5
| Especificação | Detalhes (EtherCAT) | Detalhes (PROFINET) |
| Protocolo | EtherCAT | PROFINET |
| Conectores externos | Um bloco de terminais com mola (16 terminais) | Um bloco de terminais com mola (16 terminais) |
| Tensão/Potência de entrada da unidade | 24 VCC (-15% ~ 20%) / 16 W | 24 VCC (-15% ~ 20%) / 20 W |
| Tensão/Potência de entrada de E/S | 24 VCC (-15%~20%) / sob 240 W, dependendo da saída de energia externa | 24 VCC (-15%~20%) / sob 240 W, dependendo da saída de energia externa |
| Alimentação máx. da unidade | 2 A (10 W) | 2 A (10 W) |
| Alimentação máx. de E/S | Menos de 10 A (240 W), dependendo da saída de energia externa | Menos de 10 A (240 W), dependendo da saída de energia externa |
| Capacidade de corrente (terminal mola) | Menos de 5 A por terminal | Menos de 5 A por terminal |
| Consumo máx. de energia (UV/UG) | 50 mA (1,2 W) | 200 mA (4,8 W) |
| Modelo | AX-500CEC00-0A | AX-500CPN00-0A |
| VFD007C23A-21 |
| VFD007C43A-21 |
| VFD007C4EA-21 |
| VFD015C23A-21 |
| VFD015C43A-21 |
| VFD015C4EA-21 |
| VFD022C23A-21 |
| VFD022C43A-21 |
| VFD022C4EA-21 |
| VFD037C23A-21 |
| VFD037C43A-21 |
| VFD037C4EA-21 |
| VFD040C43A-21 |
| VFD055C23A-21 |
| VFD055C43A-21 |
| VFD055C4EA-21 |
| VFD075C23A-21 |
| VFD075C43A-21 |
| VFD075C4EA-21 |
| VFD1100C43A-00 |
| VFD1100C43A-21 |
| VFD110C23A-21 |
| VFD110C43A-21 |
| VFD110C4EA-21 |
| VFD1320C43A-00 |
| VFD1320C43A-21 |
| VFD150C23A-21 |
| VFD150C43A-21 |
| VFD150C4EA-21 |
| VFD1600C43A-00 |
| VFD1600C43A-21 |
| VFD1850C43A-00 |
| VFD1850C43A-21 |
| VFD185C23A-21 |
| VFD185C43A-21 |
| VFD185C4EA-21 |
| VFD2000C43A-00 |
| VFD2000C43A-21 |
| VFD2200C43A-00 |
| VFD2200C43A-21 |
| VFD220C23A-21 |
| VFD220C43A-21 |
| VFD220C4EA-21 |
| VFD2500C43A-00 |
| VFD2500C43A-21 |
| VFD2800C43A-00 |
| VFD300C23A-00 |
| VFD300C23A-21 |
| VFD300C43A-21 |
| VFD300C4EA-21 |
| VFD3150C43A-00 |
| VFD3550C43A-00 |
| VFD370C23A-00 |
| VFD370C23A-21 |
| VFD370C43S-00 |
| VFD370C43S-21 |
| VFD4000C43A-00 |
| VFD4500C43A-00 |
| VFD450C23A-00 |
| VFD450C23A-21 |
| VFD450C43S-00 |
| VFD450C43S-21 |
| VFD5000C43A-00 |
| VFD550C23A-00 |
| VFD550C23A-21 |
| VFD550C43A-00 |
| VFD550C43A-21 |
| VFD5600C43A-00 |
| VFD750C23A-00 |
| VFD750C23A-21 |
| VFD750C43A-00 |
| VFD750C43A-21 |
| VFD900C23A-00 |
| VFD900C23A-21 |
| VFD900C43A-00 |
| VFD900C43A-21 |
Modelos Disponíveis
| VFD007C23A-21 |
| VFD007C43A-21 |
| VFD007C4EA-21 |
| VFD015C23A-21 |
| VFD015C43A-21 |
| VFD015C4EA-21 |
| VFD022C23A-21 |
| VFD022C43A-21 |
| VFD022C4EA-21 |
| VFD037C23A-21 |
| VFD037C43A-21 |
| VFD037C4EA-21 |
| VFD040C43A-21 |
| VFD055C23A-21 |
| VFD055C43A-21 |
| VFD055C4EA-21 |
| VFD075C23A-21 |
| VFD075C43A-21 |
| VFD075C4EA-21 |
| VFD1100C43A-00 |
| VFD1100C43A-21 |
| VFD110C23A-21 |
| VFD110C43A-21 |
| VFD110C4EA-21 |
| VFD1320C43A-00 |
| VFD1320C43A-21 |
| VFD150C23A-21 |
| VFD150C43A-21 |
| VFD150C4EA-21 |
| VFD1600C43A-00 |
| VFD1600C43A-21 |
| VFD1850C43A-00 |
| VFD1850C43A-21 |
| VFD185C23A-21 |
| VFD185C43A-21 |
| VFD185C4EA-21 |
| VFD2000C43A-00 |
| VFD2000C43A-21 |
| VFD2200C43A-00 |
| VFD2200C43A-21 |
| VFD220C23A-21 |
| VFD220C43A-21 |
| VFD220C4EA-21 |
| VFD2500C43A-00 |
| VFD2500C43A-21 |
| VFD2800C43A-00 |
| VFD300C23A-00 |
| VFD300C23A-21 |
| VFD300C43A-21 |
| VFD300C4EA-21 |
| VFD3150C43A-00 |
| VFD3550C43A-00 |
| VFD370C23A-00 |
| VFD370C23A-21 |
| VFD370C43S-00 |
| VFD370C43S-21 |
| VFD4000C43A-00 |
| VFD4500C43A-00 |
| VFD450C23A-00 |
| VFD450C23A-21 |
| VFD450C43S-00 |
| VFD450C43S-21 |
| VFD5000C43A-00 |
| VFD550C23A-00 |
| VFD550C23A-21 |
| VFD550C43A-00 |
| VFD550C43A-21 |
| VFD5600C43A-00 |
| VFD750C23A-00 |
| VFD750C23A-21 |
| VFD750C43A-00 |
| VFD750C43A-21 |
| VFD900C23A-00 |
| VFD900C23A-21 |
| VFD900C43A-00 |
| VFD900C43A-21 |
