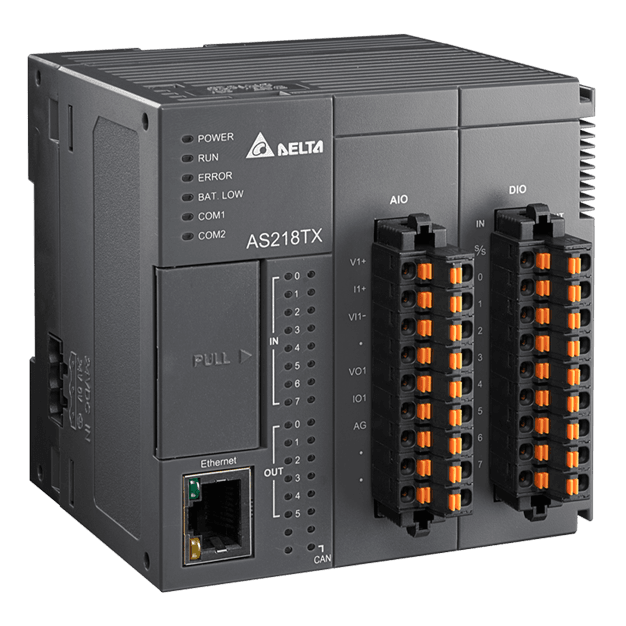

CLP Delta Série AS
Controlador Lógico Programável Delta
Série AS
Domine sistemas complexos com a CPU de Movimento Série AS Delta. Projetada para oferecer um controle de trajetória fluido e preciso, esta série combina interfaces EtherCAT e CANopen com um processador de 1 GHz de alta velocidade. Com suporte a cálculos de alta precisão em 64 bits (LREAL), o CLP Delta Série AS garante que cada movimento seja executado com exatidão máxima, desde cortes rotativos até interpolações complexas.
O CLP Delta Série AS facilita a transição entre plataformas e oferece blocos de função que seguem padrões internacionais, garantindo uma operação contínua e sem paradas entre os caminhos de movimento (Jerk e BufferMode).
É a solução ideal para equipamentos automatizados que exigem agilidade, incluindo setores como:
Indústria Têxtil e Farmacêutica
Máquinas de Corte de Placas Digitais e Tornos CNC
Processamento de Madeira e Rotulagem
Fabricação de Eletrônicos
Máquinas de Eletroerosão a Fio (EDM)
Sistemas de Vedação e Envase
Controle Multieixos de Alta Densidade
Obtenha o máximo desempenho em redes industriais. O CLP Delta Série AS sincroniza até 32 eixos (reais e virtuais) em um único ciclo de atualização. Com a tecnologia AS516E (EtherCAT), você alcança o sincronismo de 16 eixos em apenas 1 ms, enquanto a versão AS524C (CANopen) oferece flexibilidade para até 24 eixos reais, adaptando-se perfeitamente à escala do seu projeto.
Recursos Avançados e Came Eletrônico
Eleve a sofisticação da sua máquina com funções integradas de Came Eletrônico (E-CAM), engrenagem eletrônica e corte rotativo. O sistema suporta até 64 tabelas de E-CAM com 2048 pontos cada, além de processamento de G-Code para interpolações lineares, em arco e helicoidais de até 8 eixos, permitindo movimentos suaves e naturais.
Conectividade e Expansão Integrada
O design inteligente do CLP Delta Série AS inclui portas de comunicação Ethernet, CANopen, RS-485 e USB integradas, suportando protocolos como Modbus TCP e EtherNet/IP. Com 16 entradas e 8 saídas digitais integradas, além de suporte para até 32 módulos de expansão, você tem em mãos um sistema robusto, capaz de gerenciar até 1.024 pontos de I/O com resposta ultra-rápida.
Características
Aplicações
Especificações do Produto
CLP Delta Série AS
A CPU de movimento da série AS possui interface de controle de movimento EtherCAT/CANopen e múltiplas portas de comunicação. Ela também oferece blocos de função de controle de movimento que atendem aos padrões internacionais e sincroniza até 16/24 eixos reais em um ciclo de atualização. As CPUs de movimento do CLP Delta Série AS são amplamente utilizadas em diversos equipamentos automatizados, como nas indústrias de marcenaria, embalagem, impressão, rotulagem, têxtil e farmacêutica.
Informações Técnicas
Características
Até 32 eixos podem ser sincronizados (incluindo eixos virtuais)
AS516E (EtherCAT): 16 eixos/1ms, máx. 16 eixos reais
AS524C (CANopen): 4 eixos/2ms, máx. 24 eixos reais
Oferece blocos de função de movimento em conformidade com os padrões internacionais, suportando Jerk e BufferMode para permitir a operação ininterrupta entre trajetórias de movimento.
Suporta eixos de encoder e eixos virtuais. Não há necessidade de adquirir módulos de encoder adicionais.
Recursos de controle de movimento básico fáceis de usar:
Comandos de controle de velocidade, posição, homing (referenciamento) e torque de eixo único.
Recursos de movimento avançados para atender requisitos complexos de processamento:
Blocos de função para engrenagem eletrônica, came eletrônico e aplicações de corte rotativo.
Comandos de G-code/grupos de eixos: suporta interpolação linear/arco/helicoidal de até 8 eixos.
Suporta módulos de E/S da série AS com resposta de E/S mais rápida para a CPU.
Programa de controle compatível com a nova geração de CPUs de movimento da série DVP-MC, tornando a transição de plataforma entre os controladores DVP e AS sem esforço.
Suporta dispositivos escravos EtherCAT de terceiros (AS516E*), permitindo uma estrutura de sistema mais flexível.
*Nota: será suportado em atualizações futuras do AS516E.
Aplicações
Fabricação de eletrônicos, embalagem, impressão, vedação, eletroerosão a fio (EDM), máquinas farmacêuticas, máquinas de corte de placas digitais, torno CNC e muito mais.
Especificações do Produto
Rede de Controle de Movimento:
AS516E: EtherCAT (100 Mbps)
AS524C: CANopen DSP402 (1 Mbps)
Eixos Controláveis/Tempo: Até 32 eixos podem ser sincronizados, incluindo eixos virtuais.
AS516E (EtherCAT): 16 eixos/1ms; máx. 16 eixos reais.
AS524C (CANopen): 4 eixos/2ms, 8 eixos/4ms; máx. 24 eixos reais.
Função E-CAM (Came Eletrônico):
Número de tabelas E-CAM: 64
Pontos de dados de uma única E-CAM: 2048
Programa/Desempenho:
Programa: 20 MB; Símbolo: 20 MB; G-code: 256KB.
Processador de alta velocidade de 1GHz suporta computação de alta precisão para dados LREAL de 64 bits (formato de ponto flutuante de precisão dupla).
Comunicação:
Portas de programação/comunicação serial: USB (2.0)/RS232/RS485.
Porta CANopen: 1 (mestre/escravo DS301).
Porta Ethernet: 1 (AS516E) / 2 (AS524C); suportando MODBUS TCP (Servidor/Cliente) e Ethernet/IP (Adaptador).
Interface de E/S:
Interfaces integradas para 2 encoders incrementais e 1 encoder absoluto SSI.
E/S integradas: 16DI (suporta interrupções) / 8DO.
E/S máx.: 1.024.
Expansão de módulos: máx. 32 (módulos analógicos: máx. 16).
Entrada integrada para cartão Mini SD.
Suporta função RTC (necessária bateria CR1620 3V).
| VFD007CH23A-21 |
| VFD007CH43A-21 |
| VFD015CH23A-21 |
| VFD015CH43A-21 |
| VFD015CH4EA-21 |
| VFD022CH23A-21 |
| VFD022CH43A-21 |
| VFD022CH4EA-21 |
| VFD037CH23A-21 |
| VFD037CH43A-21 |
| VFD037CH4EA-21 |
| VFD055CH23A-21 |
| VFD055CH43A-21 |
| VFD055CH4EA-21 |
| VFD075CH23A-21 |
| VFD075CH43A-21 |
| VFD075CH4EA-21 |
| VFD1100CH43A-00 |
| VFD1100CH43A-21 |
| VFD110CH23A-21 |
| VFD110CH43A-21 |
| VFD110CH4EA-21 |
| VFD1320CH43A-00 |
| VFD1320CH43A-21 |
| VFD150CH23A-21 |
| VFD150CH43A-21 |
| VFD150CH4EA-21 |
| VFD1600CH43A-00 |
| VFD1600CH43A-21 |
| VFD1850CH43A-00 |
| VFD1850CH43A-21 |
| VFD185CH23A-21 |
| VFD185CH43A-21 |
| VFD185CH4EA-21 |
| VFD2200CH43A-00 |
| VFD2200CH43A-21 |
| VFD220CH23A-00 |
| VFD220CH23A-21 |
| VFD220CH43A-21 |
| VFD2800CH43A-00 |
| VFD300CH23A-00 |
| VFD300CH23A-21 |
| VFD300CH43A-21 |
| VFD300CH4EA-21 |
| VFD3150CH43A-00 |
| VFD3550CH43A-00 |
| VFD370CH23A-00 |
| VFD370CH23A-21 |
| VFD370CH43S-00 |
| VFD370CH43S-21 |
| VFD4500CH43A-00 |
| VFD450CH23A-00 |
| VFD450CH23A-21 |
| VFD450CH43A-00 |
| VFD450CH43A-21 |
| VFD550CH23A-00 |
| VFD550CH23A-21 |
| VFD550CH43A-00 |
| VFD550CH43A-21 |
| VFD750CH23A-00 |
| VFD750CH23A-21 |
| VFD750CH43A-00 |
| VFD750CH43A-21 |
| VFD900CH43A-00 |
| VFD900CH43A-21 |
| VFD370CH43L-00 |
| VFD450CH43L-00 |
| VFD550CH43L-00 |
| VFD750CH43L-00 |
Modelos Disponíveis
| VFD007CH23A-21 |
| VFD007CH43A-21 |
| VFD015CH23A-21 |
| VFD015CH43A-21 |
| VFD015CH4EA-21 |
| VFD022CH23A-21 |
| VFD022CH43A-21 |
| VFD022CH4EA-21 |
| VFD037CH23A-21 |
| VFD037CH43A-21 |
| VFD037CH4EA-21 |
| VFD055CH23A-21 |
| VFD055CH43A-21 |
| VFD055CH4EA-21 |
| VFD075CH23A-21 |
| VFD075CH43A-21 |
| VFD075CH4EA-21 |
| VFD1100CH43A-00 |
| VFD1100CH43A-21 |
| VFD110CH23A-21 |
| VFD110CH43A-21 |
| VFD110CH4EA-21 |
| VFD1320CH43A-00 |
| VFD1320CH43A-21 |
| VFD150CH23A-21 |
| VFD150CH43A-21 |
| VFD150CH4EA-21 |
| VFD1600CH43A-00 |
| VFD1600CH43A-21 |
| VFD1850CH43A-00 |
| VFD1850CH43A-21 |
| VFD185CH23A-21 |
| VFD185CH43A-21 |
| VFD185CH4EA-21 |
| VFD2200CH43A-00 |
| VFD2200CH43A-21 |
| VFD220CH23A-00 |
| VFD220CH23A-21 |
| VFD220CH43A-21 |
| VFD2800CH43A-00 |
| VFD300CH23A-00 |
| VFD300CH23A-21 |
| VFD300CH43A-21 |
| VFD300CH4EA-21 |
| VFD3150CH43A-00 |
| VFD3550CH43A-00 |
| VFD370CH23A-00 |
| VFD370CH23A-21 |
| VFD370CH43S-00 |
| VFD370CH43S-21 |
| VFD4500CH43A-00 |
| VFD450CH23A-00 |
| VFD450CH23A-21 |
| VFD450CH43A-00 |
| VFD450CH43A-21 |
| VFD550CH23A-00 |
| VFD550CH23A-21 |
| VFD550CH43A-00 |
| VFD550CH43A-21 |
| VFD750CH23A-00 |
| VFD750CH23A-21 |
| VFD750CH43A-00 |
| VFD750CH43A-21 |
| VFD900CH43A-00 |
| VFD900CH43A-21 |
| VFD370CH43L-00 |
| VFD450CH43L-00 |
| VFD550CH43L-00 |
| VFD750CH43L-00 |
