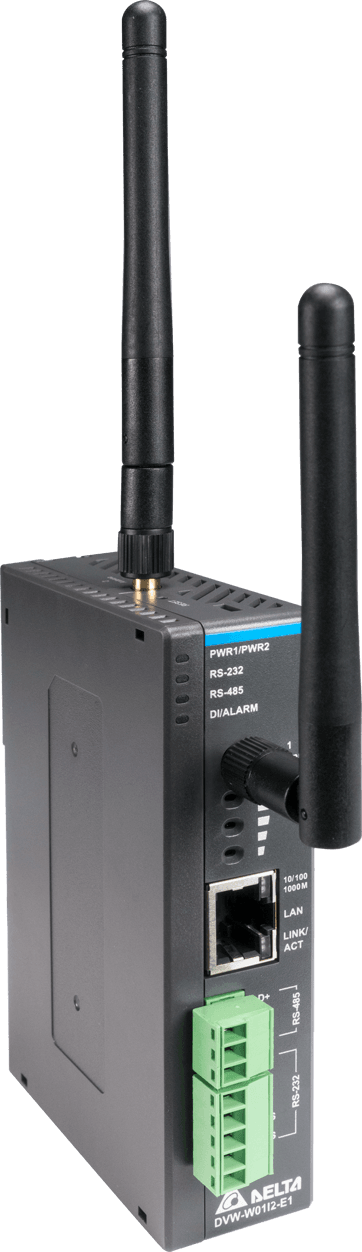

Gateway Wireless Delta
Switch Industrial Delta
Gateway Wireless
Desenvolvido para romper as barreiras do cabeamento estruturado no chão de fábrica, este dispositivo combina as tecnologias de Ponto de Acesso (AP) de alta velocidade e Gateway Industrial. Equipado com algoritmos avançados de transição de rede e alta imunidade a ruídos, ele garante que dados críticos de máquinas, robôs móveis e sistemas de monitoramento trafeguem em tempo real, com máxima estabilidade e segurança integrada do chão de fábrica aos sistemas supervisórios.
A solução perfeita para:
- Conectividade Ininterrupta para AGVs e Robôs Móveis (AMRs)
- Digitalização e Coleta de Dados de Máquinas Isoladas
- Integração de Equipamentos Legados (Serial para Wi-Fi/Ethernet)
Características Principais
O dispositivo Gateway Wireless Delta opera sob a tecnologia padrão IEEE 802.11ac com suporte MIMO 2×2, alcançando taxas de transmissão de até 867 Mbps para garantir alta densidade e velocidade no tráfego de dados. Para manter ativos móveis sempre conectados, a tecnologia exclusiva ONE ROAMING realiza a comutação automática entre pontos de acesso em menos de 150 ms, o que elimina falhas de comunicação durante o deslocamento. Além disso, o hardware conta com um gateway industrial integrado para conversão nativa de duas portas MODBUS ASCII/RTU para MODBUS TCP, recursos de QoS sem fio que priorizam pacotes de vídeo ou alarmes, criptografia avançada WPA2-PSK e uma memória buffer interna de 1 MB, projetada para reter as informações e evitar a perda de dados caso a conexão com a rede principal seja temporariamente interrompida.
Aplicações Comuns
Na logística automatizada, o sistema atua como o link de comunicação ideal para frotas de AGVs e robôs de transporte (AMRs), garantindo conectividade estável e sem perda de pacotes enquanto eles se deslocam por grandes galpões industriais. Para a modernização de máquinas legadas, ele permite a conversão de dados de painéis antigos e dispositivos seriais (via portas RS-232/485) para redes Wi-Fi modernas, eliminando a necessidade de trocar o hardware principal. O equipamento também atende com excelência a sistemas de supervisão e SCADA no monitoramento remoto de poços de bombeamento ou linhas descentralizadas via MODBUS TCP, além de redes de CFTV e segurança no chão de fábrica, onde assegura a transmissão fluida de câmeras IP em tempo real.
Especificações Técnicas
Em termos de engenharia e hardware, o Gateway Wireless Delta opera nos padrões sem fio IEEE 802.11 a/b/g/n/ac em bandas duplas de 2.4 GHz e 5 GHz. Suas interfaces de rede possuem uma porta Gigabit Ethernet (RJ45) com função de auto-negociação, acompanhada por uma porta RS-232 e uma porta RS-485 com isolamento galvânico de 2 KV contra surtos elétricos. O dispositivo também integra uma Entrada Digital (DI) e uma Saída a Relé (DO) para alarmes mecânicos e alertas automáticos via e-mail. Para máxima confiabilidade, possui entrada de alimentação dupla redundante em bloco de terminais de 12 a 48 VCC com proteção contra polaridade reversa, tudo protegido por uma carcaça robusta com grau de proteção IP40, projetada para operar em faixas de temperatura de -10°C a 60°C.
Informações Técnicas
Características
Compatível com a tecnologia sem fio IEEE 802.11ac, capaz de atingir uma taxa de dados de até 867 Mbps.
Compatível com a tecnologia sem fio IEEE 802.11n, capaz de atingir uma taxa de dados de até 300 Mbps.
Retrocompatível com o padrão 802.11 a/b/g para uma integração contínua.
Múltiplos Modos Sem Fio: AP (Ponto de Acesso), Cliente.A tecnologia MIMO 2 x 2 aumenta a taxa de dados.
Roaming rápido de nível industrial proprietário ONE ROAMING; tempo de recuperação de roaming contínuo entre APs < 150 ms.QoS Sem Fio (IEEE 802.11e, WMM) para transmissão prioritária de pacotes de vídeo.
Segurança sem fio aprimorada: WPA-PSK / WPA2-PSK (TKIP/AES).
Suporta Servidor de Dispositivos de 2 portas RS-232/485 para Ethernet.Gateway integrado de 2 portas MODBUS ASCII/RTU para MODBUS TCP.
Memória buffer interna de 1 MB integrada evita a perda de dados caso a conexão caia.Servidor DHCP/BootP para atribuição automática de IP, ajudando a construir a rede facilmente.
SNTP (protocolo simples de tempo de rede) para sincronização do relógio da rede.
Suporte ao protocolo MODBUS TCP para facilitar o gerenciamento remoto por SCADA ou com outros dispositivos industriais.
A utilização da CPU exibe a quantidade de trabalho que a CPU está processando.
Alerta automático por e-mail e Relé.
Aplicações
- Redes de Fábrica Sem Fio (AGVs e AMRs): Graças à tecnologia ONE ROAMING (tempo de comutação < 150 ms), é ideal para manter a conectividade ininterrupta de robôs móveis, veículos guiados automaticamente e paleteiras elétricas em grandes galpões.
- Coleta de Dados Remota via SCADA: Perfeito para conectar máquinas isoladas ou de difícil acesso cabeado a sistemas de supervisão centralizados utilizando o protocolo MODBUS TCP.
- Integração de Equipamentos Legados: Atua como um servidor de dispositivos seriais, permitindo que máquinas antigas com portas RS-232 ou RS-485 se comuniquem diretamente com redes Ethernet modernas ou Wi-Fi.
- Sistemas de Monitoramento e CFTV Industrial: O recurso de Wireless QoS (WMM) prioriza pacotes de vídeo, tornando-o excelente para a transmissão estável de câmeras de segurança IP instaladas no chão de fábrica.
- Painéis e Subestações de Energia: Sua alta imunidade a ruídos eletromagnéticos (certificações EMS/EMI) e o isolamento de 2 KV nas portas seriais garantem uma operação segura em ambientes com fortes interferências elétricas.
- Infraestrutura de Logística e Armazenamento Inteligente: Conexão estável para leitores de código de barras sem fio, terminais de operação e sistemas de triagem automáticos distribuídos por toda a planta.
Especificações do Gateway Wireless Delta
Tecnologia
Conformidade com Padrões:
- LAN Sem Fio IEEE 802.11 a/b/g/n/ac
- Segurança Sem Fio IEEE 802.11i
- IEEE 802.3 10Base-T
- IEEE 802.3u 100Base-T(X)
- IEEE 802.3ab 1000Base-T
- Tipo de Processamento: CSMA/CA
Interface
Sem Fio:
- IEEE 802.11 a/b/g/n/ac: 2T2R
- Antenas: 2 omnidirecionais de 2 dBi, conector RP-SMA (macho)
Gigabit Ethernet:
- Portas RJ45: 1 10/100/1000Base-T, auto MDI/MDI-X, auto negociação
Comunicação Serial:
- Portas Seriais: 1 RS-232 (bloco de terminais de 5 pinos), 1 RS-485 (bloco de terminais de 3 pinos), proteção de isolamento de 2 KV
- Taxa de Transmissão (Baud Rate): 2400 bps a 115200 bps
- Bits de Dados: 7, 8
- Paridade: Nenhuma, Par (Even), Ímpar (Odd)
- Bits de Parada (Stop Bits): 1, 2
- Controle de Fluxo: RTS/CTS (apenas RS-232)
- RS-232: TxD, RxD, RTS, CTS, GND
- RS-485: D+, D-, GND
Entradas Digitais (DI):
- 1 conjunto
- 0 a +5V é DESLIGADO (OFF)
- +11V a 30V é LIGADO (ON)
- Corrente de entrada máx. 6 mA
Contatos de Alarme (DO):
- 1 saída a relé
- Corrente de condução 1A @ 24 VCC
Botão de Reset: 1 conjunto
RF Sem Fio (Radiofrequência)
Modulação de RF:
- 802.11a: BPSK, QPSK, 16QAM, 64QAM com OFDM
- 802.11b: DBPSK, DQPSK com DSSS, CCK
- 802.11g: BPSK, QPSK, 16QAM, 64QAM com OFDM
- 802.11n: BPSK, QPSK, 16QAM, 64QAM com MIMO-OFDM
- 802.11ac: BPSK, QPSK, 16QAM, 64QAM, 256QAM com MIMO-OFDM
Banda de Frequência: 2,412 GHz ~ 5,825 GHz
Canais de Operação:
- EUA (FCC): 2,412 GHz ~ 2,462 GHz (11 canais); 5,180 GHz ~ 5,240 GHz (4 canais), 5,745 GHz ~ 5,825 GHz (5 canais)
- UE (ETSI): 2,412 GHz ~ 2,472 GHz (13 canais); 5,180 GHz ~ 5,240 GHz (4 canais)
- China (SRRC): 2,412 GHz ~ 2,472 GHz (13 canais); 5,180 GHz ~ 5,240 GHz (4 canais), 5,745 GHz ~ 5,825 GHz (5 canais)
- Taiwan (NCC): 2,412 GHz ~ 2,462 GHz (11 canais); 5,280 GHz ~ 5,320 GHz (3 canais), 5,745 GHz ~ 5,825 GHz (5 canais)
Gerenciamento
Software: SSH, HTTPS, HTTP, TFTP, Servidor/Cliente BootP, Servidor/Cliente DHCP, Telnet, Syslog, ARP, MODBUS TCP, SNMP
- Segurança:
- Acesso de Segurança: SSH
- Segurança Sem Fio: 802.11i, WEP de 64/128 bits, WPA-PSK / WPA2-PSK (TKIP/AES)
- Transmissão de SSID (Broadcast): Ativar/Desativar
- Drivers de COM Virtual: Windows 2000, Windows XP, Windows Vista (32/64 bits), Windows 7 (32/64 bits), Windows 10 (32/64 bits)
- Configuração: Navegador Web, MODBUS TCP, utilitário IEXplorer
- MIB: MIB II, RS-232 MIB, System Group MIB, SNMP MIB, Interface Group MIB, TCP MIB, UDP MIB, IP MIB, MIB Privada Delta
Requisitos de Alimentação
- Tensão de Entrada: 2 conjuntos, entrada em bloco de terminais redundante de 12 a 48 VCC
- Corrente de Entrada: Máx. 0,92A
- Proteção contra Sobrecarga de Corrente: Presente, corrente de entrada máx. 3A
- Proteção contra Polaridade Reversa:
Presente
Físico
- Carcaça: Plástico PC com proteção IP40
- Dimensões: 110 mm (A) x 28 mm (L) x 75 mm (P)
- Peso: 198g
- Instalação: Trilho DIN industrial e montagem em parede
Limites Ambientais
- Temperatura de Operação: -10℃ a 60℃ (14℉ a 140℉)
- Temperatura de Armazenamento: -40℃ a 85℃ (-40℉ to 185℉)
- Umidade Relativa Ambiente: 5% a 95% (sem condensação)
Certificações
- Segurança: UL 61010, EN 62368-1
- EMI (Interferência Eletromagnética): FCC 47 CFR Parte 15 Subparte B Classe A, IEC 61000-6-4, EN 55011, EN 55032 (CISPR32), EN 301 489-1/17
- EMS (Suscetibilidade Eletromagnética): IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-29
RF (Radiofrequência): EN 300 328, EN 301 893, NCC, SRRC, RCM FCC 47 CFR Parte 15 Subparte C, E
Testes de Tipo Ambiental:
- Temperatura Fria: IEC 60068-2-1
- Calor Seco: IEC 60068-2-2
- Umidade: IEC 60068-2-30
- Choque: IEC 60255-21-2
- Queda Livre: IEC 60068-2-32
- Vibração: IEC 60068-2-6
- Teste de Alta Tensão (Hi-Pot): 1,5 KV
