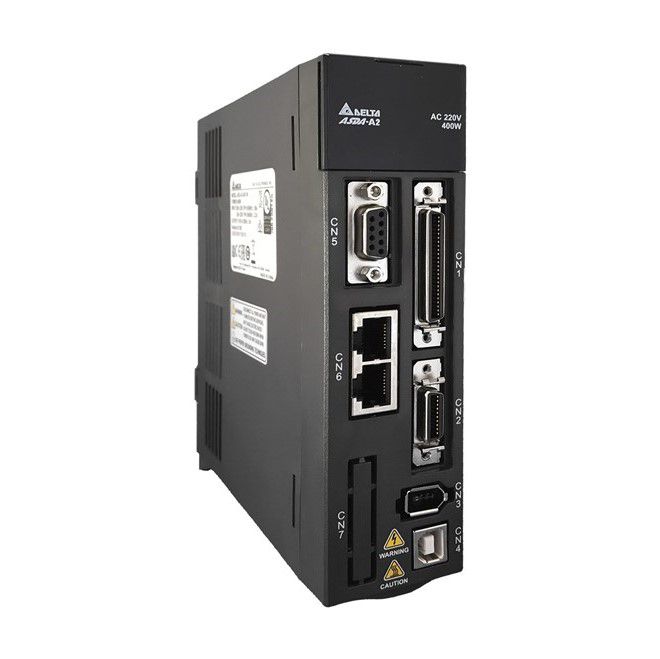

ASDA - A2 - Delma Automação

Aplicações Versáteis para a Indústria

A performance da série ASDA-A2 é ideal para uma vasta gama de equipamentos, incluindo:

Máquinas de gravação e escultura de precisão
Tornos e fresadoras de alta precisão
Centros de usinagem tipo portal (dupla coluna)
Máquinas de corte para telas TFT LCD
Braços robóticos industriais
Máquinas de encapsulamento de IC (Circuito Integrado)
Equipamentos de embalagem de alta velocidade
Equipamentos de processamento CNC
Máquinas de moldagem por injeção
Máquinas de inserção de etiquetas
Equipamentos para embalagem de alimentos
Máquinas de impressão e têxteis

Modelos Especializados para Cada Aplicação

A série ASDA-A2 oferece modelos projetados para atender a requisitos específicos, garantindo a solução ideal para cada desafio de automação.

ASDA-A2-L (Controle em Malha Fechada): Garante a máxima precisão de posicionamento, corrigindo desvios mecânicos em tempo real. Ideal para aplicações que não admitem margem de erro.

ASDA-A2-M (CANopen): Facilita a integração em redes industriais com o protocolo CANopen. Simplifica a fiação e a comunicação, otimizando a arquitetura do sistema.

ASDA-A2-F (DMCNET): Desenvolvido para aplicações que exigem comunicação de altíssima velocidade e sincronismo perfeito entre múltiplos eixos, utilizando a rede Delta Motion Network (DMCNET).

ASDA-A2-U (Controle de Posição Interno): Oferece flexibilidade máxima com programação de movimento integrada (Modo Pr), reduzindo a necessidade de um controlador de movimento externo e simplificando o projeto da máquina.

ASDA-A2-E (EtherCAT com Segurança STO): Combina a comunicação de alta performance da rede EtherCAT com a função de segurança integrada Safe Torque Off (STO). A solução completa para as mais modernas e exigentes aplicações industriais, garantindo segurança e velocidade.

Diferenciais Técnicos e Benefícios

Controle de Altíssima Precisão

Os servo motores da série ECMA possuem um encoder incremental de 20 bits (1.280.000 pulsos por revolução), garantindo tempos de resposta ultrarrápidos (abaixo de 1ms) e um posicionamento impecável. A performance aprimorada assegura rotação estável mesmo em baixas velocidades.

Supressão de Vibração Superior

Filtros de Baixa Frequência: Dois filtros automáticos integrados minimizam a vibração nas extremidades da máquina, ideal para aplicações como controle de pontes rolantes.
Filtros de Alta Frequência: Dois filtros notch automáticos suprimem ressonâncias mecânicas, garantindo estabilidade e acabamento de alta qualidade.

Modo de Posição Interno e Flexível (Modo Pr)

O software de configuração ASDA-A2-Soft oferece total liberdade para programar a trajetória de cada eixo.

64 posições internas para programação de movimentos contínuos.
Comandos de posição, velocidade e aceleração/desaceleração podem ser alterados durante a operação.
Disponibilidade de 35 modos de Homing para máxima flexibilidade.

E-CAM (Came Eletrônico) Integrado

Suporte para até 720 pontos de E-CAM, com interpolação suave entre eles para criar perfis de movimento complexos.
Software ASDA-A2-Soft com editor de perfil E-CAM dedicado.
Ideal para aplicações de corte rotativo e flying shear.

Controle Total em Malha Fechada

A interface de feedback de posição (CN5) lê um segundo sinal do encoder, formando uma malha de controle fechada. Isso corrige imperfeições mecânicas como folgas (backlash) e flexibilidade, assegurando precisão máxima no ponto de trabalho.

Modelos da Série ASDA-A2

A linha oferece modelos especializados para cada tipo de aplicação, garantindo a melhor relação custo-benefício.

ASDA-A2-L: Otimizado para controle em malha fechada completa.
ASDA-A2-M (CANopen):
- Comunicação CANbus de 1M bps (padrão CANopen DS301 e DS402).
- Facilita a integração com CLPs Delta, economizando fiação e otimizando a configuração do sistema.
ASDA-A2-F: Comunicação de alta velocidade via rede DMCNET.
ASDA-A2-U (Controle de Posição Interno):
- Até 14 entradas digitais para comandos complexos via “Modo Pr”.
- Conector rápido e fonte de alimentação 24V DC integrada para simplificar a instalação e economizar espaço.
ASDA-A2-E (EtherCAT):
- Função de Segurança STO (Safe Torque Off) integrada (SIL2, Cat.3, PL=d), eliminando a necessidade de contatores externos.
- Ampla faixa de potência em 220V e 400V.
- Suporte para controle em malha fechada e para servo motores do tipo absoluto e incremental.
- Função Touch Probe para medições precisas.

Modelos disponíveis:

ASD-A2-0221-M

ASD-A2-0421-F

ASD-A2-0421-M

ASD-A2-0721-M

ASD-A2-0743-E

ASD-A2-0743-M

ASD-A2-1021-F

ASD-A2-1021-M

ASD-A2-1043-M

ASD-A2-1521-M

ASD-A2-1543-M

ASD-A2-1B23-M

ASD-A2-1F23-M

ASD-A2-2023-M

ASD-A2-2043-M

ASD-A2-3023-M

ASD-A2-3043-E

ASD-A2-3043-M

ASD-A2-4523-M

ASD-A2-4543-E

ASD-A2-4543-M

ASD-A2-5523-M

ASD-A2-5543-M

ASD-A2-7523-M

ASD-A2-7543-M

ASD-A2R-1B43-M

ASD-A2R-1F43-M

Série ASDA-A2: Performance e Precisão para Automação Industrial
