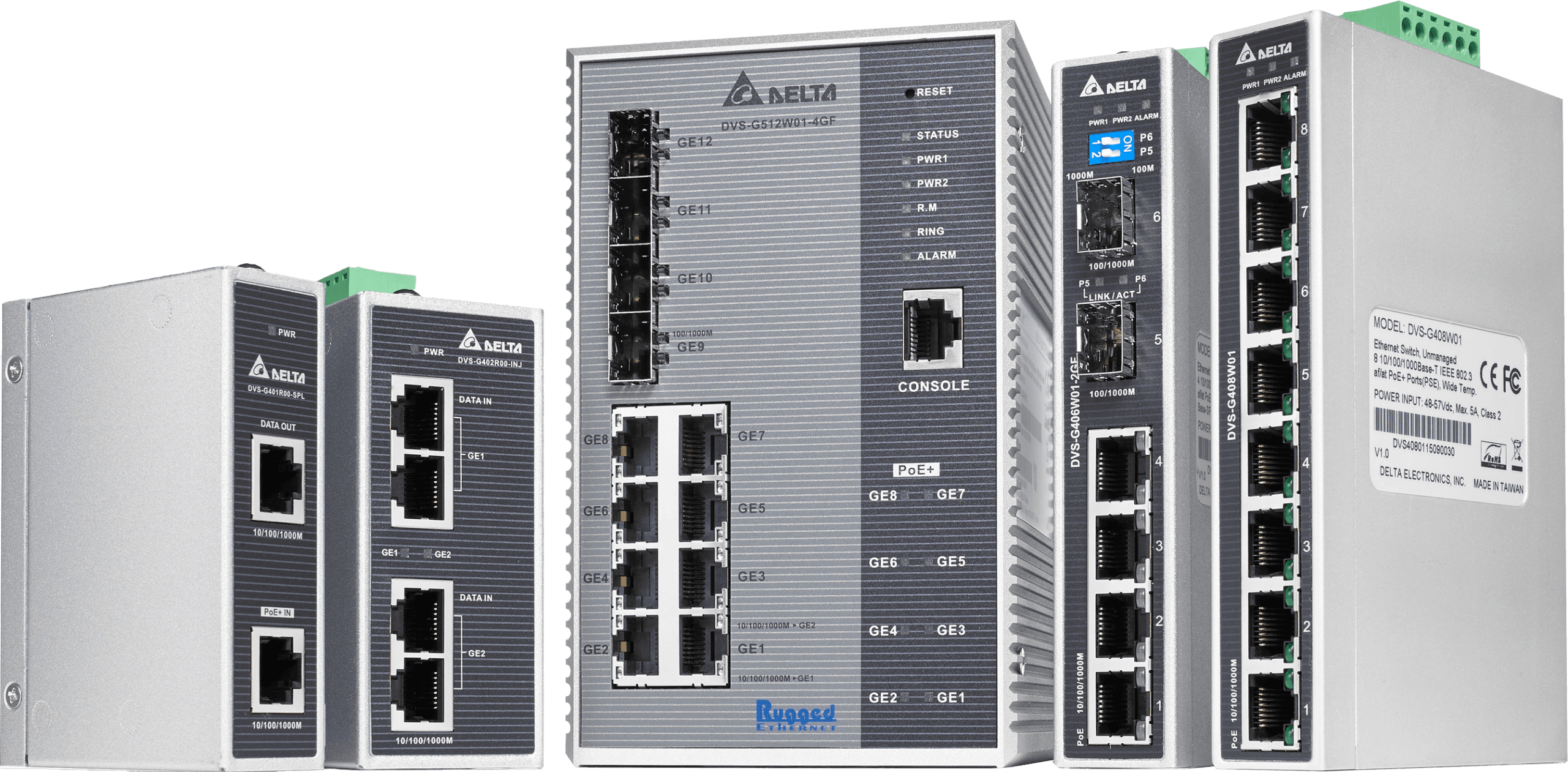

Switches Gerenciáveis
Gerenciamento Layer 2 (Camada 2) de alto nível, anel redundante com autorrecuperação (self-healing ring) e uma ampla faixa de temperatura de operação de -40°C a 75°C proporcionam uma rede altamente confiável. A imunidade a ruídos EMC está em conformidade com as normas IEC e atinge um nível elevado de 3/4. O design intuitivo da interface gráfica WEB (WEB GUI) oferece aos usuários facilidade de acesso e conveniência
Características Principais
O dispositivo opera sob a tecnologia padrão IEEE 802.11ac com suporte MIMO 2×2, alcançando taxas de transmissão de até 867 Mbps para garantir alta densidade e velocidade no tráfego de dados. Para manter ativos móveis sempre conectados, a tecnologia exclusiva ONE ROAMING realiza a comutação automática entre pontos de acesso em menos de 150 ms, o que elimina falhas de comunicação durante o deslocamento. Além disso, o hardware conta com um gateway industrial integrado para conversão nativa de duas portas MODBUS ASCII/RTU para MODBUS TCP, recursos de QoS sem fio que priorizam pacotes de vídeo ou alarmes, criptografia avançada WPA2-PSK e uma memória buffer interna de 1 MB, projetada para reter as informações e evitar a perda de dados caso a conexão com a rede principal seja temporariamente interrompida.
Aplicações Comuns
Na logística automatizada, o sistema atua como o link de comunicação ideal para frotas de AGVs e robôs de transporte (AMRs), garantindo conectividade estável e sem perda de pacotes enquanto eles se deslocam por grandes galpões industriais. Para a modernização de máquinas legadas, ele permite a conversão de dados de painéis antigos e dispositivos seriais (via portas RS-232/485) para redes Wi-Fi modernas, eliminando a necessidade de trocar o hardware principal. O equipamento também atende com excelência a sistemas de supervisão e SCADA no monitoramento remoto de poços de bombeamento ou linhas descentralizadas via MODBUS TCP, além de redes de CFTV e segurança no chão de fábrica, onde assegura a transmissão fluida de câmeras IP em tempo real.
Especificações Técnicas
Em termos de engenharia e hardware, o equipamento opera nos padrões sem fio IEEE 802.11 a/b/g/n/ac em bandas duplas de 2.4 GHz e 5 GHz. Suas interfaces de rede possuem uma porta Gigabit Ethernet (RJ45) com função de auto-negociação, acompanhada por uma porta RS-232 e uma porta RS-485 com isolamento galvânico de 2 KV contra surtos elétricos. O dispositivo também integra uma Entrada Digital (DI) e uma Saída a Relé (DO) para alarmes mecânicos e alertas automáticos via e-mail. Para máxima confiabilidade, possui entrada de alimentação dupla redundante em bloco de terminais de 12 a 48 VCC com proteção contra polaridade reversa, tudo protegido por uma carcaça robusta com grau de proteção IP40, projetada para operar em faixas de temperatura de -10°C a 60°C.
Switches Gerenciáveis
Informações Técnicas
Características
Compatível com a tecnologia sem fio IEEE 802.11ac, capaz de atingir uma taxa de dados de até 867 Mbps.
Compatível com a tecnologia sem fio IEEE 802.11n, capaz de atingir uma taxa de dados de até 300 Mbps.
Retrocompatível com o padrão 802.11 a/b/g para uma integração contínua.
Múltiplos Modos Sem Fio: AP (Ponto de Acesso), Cliente.A tecnologia MIMO 2 x 2 aumenta a taxa de dados.
Roaming rápido de nível industrial proprietário ONE ROAMING; tempo de recuperação de roaming contínuo entre APs < 150 ms.QoS Sem Fio (IEEE 802.11e, WMM) para transmissão prioritária de pacotes de vídeo.
Segurança sem fio aprimorada: WPA-PSK / WPA2-PSK (TKIP/AES).
Suporta Servidor de Dispositivos de 2 portas RS-232/485 para Ethernet.Gateway integrado de 2 portas MODBUS ASCII/RTU para MODBUS TCP.
Memória buffer interna de 1 MB integrada evita a perda de dados caso a conexão caia.Servidor DHCP/BootP para atribuição automática de IP, ajudando a construir a rede facilmente.
SNTP (protocolo simples de tempo de rede) para sincronização do relógio da rede.
Suporte ao protocolo MODBUS TCP para facilitar o gerenciamento remoto por SCADA ou com outros dispositivos industriais.
A utilização da CPU exibe a quantidade de trabalho que a CPU está processando.
Alerta automático por e-mail e Relé.
Aplicações
- Redes de Fábrica Sem Fio (AGVs e AMRs): Graças à tecnologia ONE ROAMING (tempo de comutação < 150 ms), é ideal para manter a conectividade ininterrupta de robôs móveis, veículos guiados automaticamente e paleteiras elétricas em grandes galpões.
- Coleta de Dados Remota via SCADA: Perfeito para conectar máquinas isoladas ou de difícil acesso cabeado a sistemas de supervisão centralizados utilizando o protocolo MODBUS TCP.
- Integração de Equipamentos Legados: Atua como um servidor de dispositivos seriais, permitindo que máquinas antigas com portas RS-232 ou RS-485 se comuniquem diretamente com redes Ethernet modernas ou Wi-Fi.
- Sistemas de Monitoramento e CFTV Industrial: O recurso de Wireless QoS (WMM) prioriza pacotes de vídeo, tornando-o excelente para a transmissão estável de câmeras de segurança IP instaladas no chão de fábrica.
- Painéis e Subestações de Energia: Sua alta imunidade a ruídos eletromagnéticos (certificações EMS/EMI) e o isolamento de 2 KV nas portas seriais garantem uma operação segura em ambientes com fortes interferências elétricas.
- Infraestrutura de Logística e Armazenamento Inteligente: Conexão estável para leitores de código de barras sem fio, terminais de operação e sistemas de triagem automáticos distribuídos por toda a planta.
Especificações do Produto
Tecnologia
Conformidade com Padrões:
- LAN Sem Fio IEEE 802.11 a/b/g/n/ac
- Segurança Sem Fio IEEE 802.11i
- IEEE 802.3 10Base-T
- IEEE 802.3u 100Base-T(X)
- IEEE 802.3ab 1000Base-T
- Tipo de Processamento: CSMA/CA
Interface
Sem Fio:
- IEEE 802.11 a/b/g/n/ac: 2T2R
- Antenas: 2 omnidirecionais de 2 dBi, conector RP-SMA (macho)
Gigabit Ethernet:
- Portas RJ45: 1 10/100/1000Base-T, auto MDI/MDI-X, auto negociação
Comunicação Serial:
- Portas Seriais: 1 RS-232 (bloco de terminais de 5 pinos), 1 RS-485 (bloco de terminais de 3 pinos), proteção de isolamento de 2 KV
- Taxa de Transmissão (Baud Rate): 2400 bps a 115200 bps
- Bits de Dados: 7, 8
- Paridade: Nenhuma, Par (Even), Ímpar (Odd)
- Bits de Parada (Stop Bits): 1, 2
- Controle de Fluxo: RTS/CTS (apenas RS-232)
- RS-232: TxD, RxD, RTS, CTS, GND
- RS-485: D+, D-, GND
Entradas Digitais (DI):
- 1 conjunto
- 0 a +5V é DESLIGADO (OFF)
- +11V a 30V é LIGADO (ON)
- Corrente de entrada máx. 6 mA
Contatos de Alarme (DO):
- 1 saída a relé
- Corrente de condução 1A @ 24 VCC
Botão de Reset: 1 conjunto
RF Sem Fio (Radiofrequência)
Modulação de RF:
- 802.11a: BPSK, QPSK, 16QAM, 64QAM com OFDM
- 802.11b: DBPSK, DQPSK com DSSS, CCK
- 802.11g: BPSK, QPSK, 16QAM, 64QAM com OFDM
- 802.11n: BPSK, QPSK, 16QAM, 64QAM com MIMO-OFDM
- 802.11ac: BPSK, QPSK, 16QAM, 64QAM, 256QAM com MIMO-OFDM
Banda de Frequência: 2,412 GHz ~ 5,825 GHz
Canais de Operação:
- EUA (FCC): 2,412 GHz ~ 2,462 GHz (11 canais); 5,180 GHz ~ 5,240 GHz (4 canais), 5,745 GHz ~ 5,825 GHz (5 canais)
- UE (ETSI): 2,412 GHz ~ 2,472 GHz (13 canais); 5,180 GHz ~ 5,240 GHz (4 canais)
- China (SRRC): 2,412 GHz ~ 2,472 GHz (13 canais); 5,180 GHz ~ 5,240 GHz (4 canais), 5,745 GHz ~ 5,825 GHz (5 canais)
- Taiwan (NCC): 2,412 GHz ~ 2,462 GHz (11 canais); 5,280 GHz ~ 5,320 GHz (3 canais), 5,745 GHz ~ 5,825 GHz (5 canais)
Gerenciamento
Software: SSH, HTTPS, HTTP, TFTP, Servidor/Cliente BootP, Servidor/Cliente DHCP, Telnet, Syslog, ARP, MODBUS TCP, SNMP
- Segurança:
- Acesso de Segurança: SSH
- Segurança Sem Fio: 802.11i, WEP de 64/128 bits, WPA-PSK / WPA2-PSK (TKIP/AES)
- Transmissão de SSID (Broadcast): Ativar/Desativar
- Drivers de COM Virtual: Windows 2000, Windows XP, Windows Vista (32/64 bits), Windows 7 (32/64 bits), Windows 10 (32/64 bits)
- Configuração: Navegador Web, MODBUS TCP, utilitário IEXplorer
- MIB: MIB II, RS-232 MIB, System Group MIB, SNMP MIB, Interface Group MIB, TCP MIB, UDP MIB, IP MIB, MIB Privada Delta
Requisitos de Alimentação
- Tensão de Entrada: 2 conjuntos, entrada em bloco de terminais redundante de 12 a 48 VCC
- Corrente de Entrada: Máx. 0,92A
- Proteção contra Sobrecarga de Corrente: Presente, corrente de entrada máx. 3A
- Proteção contra Polaridade Reversa:
Presente
Físico
- Carcaça: Plástico PC com proteção IP40
- Dimensões: 110 mm (A) x 28 mm (L) x 75 mm (P)
- Peso: 198g
- Instalação: Trilho DIN industrial e montagem em parede
Limites Ambientais
- Temperatura de Operação: -10℃ a 60℃ (14℉ a 140℉)
- Temperatura de Armazenamento: -40℃ a 85℃ (-40℉ to 185℉)
- Umidade Relativa Ambiente: 5% a 95% (sem condensação)
Certificações
- Segurança: UL 61010, EN 62368-1
- EMI (Interferência Eletromagnética): FCC 47 CFR Parte 15 Subparte B Classe A, IEC 61000-6-4, EN 55011, EN 55032 (CISPR32), EN 301 489-1/17
- EMS (Suscetibilidade Eletromagnética): IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-29
RF (Radiofrequência): EN 300 328, EN 301 893, NCC, SRRC, RCM FCC 47 CFR Parte 15 Subparte C, E
Testes de Tipo Ambiental:
- Temperatura Fria: IEC 60068-2-1
- Calor Seco: IEC 60068-2-2
- Umidade: IEC 60068-2-30
- Choque: IEC 60255-21-2
- Queda Livre: IEC 60068-2-32
- Vibração: IEC 60068-2-6
- Teste de Alta Tensão (Hi-Pot): 1,5 KV
